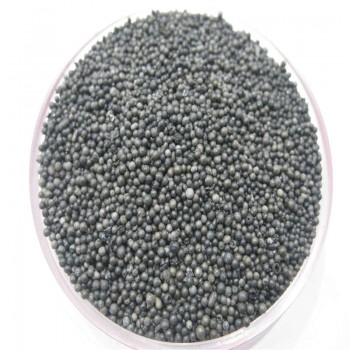

点击图片查看原图宝珠砂又名（铸宝砂 电熔陶粒砂 陶粒砂 铸造砂），宝珠砂以优质铝矾土为原材料，经过经电熔、制球、筛分等流程制成的球状铸造砂。
宝珠砂的理化性质
| 消失模用宝珠砂的化学成分 |
|
AL2O3
|
Fe2O3 | TiO2 |
SiO2 |
| ≥75% | ≤5% | 2.5～3.5% | 8～12% |
| 消失模用宝珠砂物理特性 |
|
粒形
|
球形 |
| 颜色 | 黑棕色 |
| 密度 | ≥2.0（g/cm3） |
| 耐火度 | ≥1790℃ |
| 膨胀系数 | （20-1000℃）8×10-6/℃ |
| 粒度 | 0.053mm～3.0mm |
| 吨铸件耗砂量 | 1.0-1.5kg |
宝珠砂 锆英砂 铬铁矿砂物理特性比较
| 名称 | 宝珠砂 | 锆英砂 | 铬铁矿砂 |
| PH值 | 7.65 | 4.56 | 8.24 |
| 堆积密度（g/cm3） | 1.95-2.05 | 2.9-3.1 | 2.6-2.7 |
| 真密度（g/cm3） | 2.9 | 4.4-4.71 | 3.9-4.8 |
| 粒形 | 球形 | 不规则 | 不规则 |
| 粘结剂加入量 | 3-4% | 7-8% | 7-8% |
宝珠砂特点
1.热膨胀系数小：热膨胀率：0.13%（1000℃加热10分钟），在浇注过程中几乎没有出现膨胀， 大的提升了铸件的精度，其性能可与锆英砂媲美，型砂成本降低了70%。
2.砂粒为球形：球形流动性非常好，造型时易紧实，且能保持良好的透气性，使成品率提高5%。
3.表面光滑：结构致密，使得粘结剂能均匀覆盖。
4.耐火度高：耐火度可达1900℃，可以承受铸造过程的高温。
5.回收利用率高：宝珠砂可进行二次使用，回收使用率高达90%以上。
6.成本低:与铬铁矿砂、锆英砂相比，其价格只有锆英砂、铬铁矿砂的30－50%。同时，因砂粒为球形，其表面积小，故树脂的加入量可减少30－50%，水玻璃的加入量≤4%；并减少了粘结剂所产生的铸造缺陷，提高了铸件的成品率．
7.应用范围广:适于消失模、履膜砂、水玻璃砂、树脂砂、精密铸造及铜、铝件的抛光清理。
